一、產(chǎn)品概述
阻燃玻璃鱗片涂料是由甲、乙、丙三組份組成的重防腐涂料，甲組分為玻璃鱗片涂料，乙組分為促進劑，丙組分為引發(fā)劑。產(chǎn)品固化成形后，涂料中的玻璃鱗片在涂層中處于平行排列，似魚鱗狀，如層層盔甲重疊排列，對腐蝕性介質(zhì)的滲透形成多道屏障，可以延長腐蝕性介質(zhì)滲透到基材的路徑，有效阻止腐蝕性氣體、液體等介質(zhì)直接穿透防腐層，從而對基體起到長期保護作用。阻燃玻璃鱗片涂料是玻璃鱗片防腐蝕技術的一項新發(fā)明。它解決了傳統(tǒng)的耐腐蝕涂料的缺點，并且可以避免因前幾年煙道涂料的老化而引起的火災再次發(fā)生。
二、產(chǎn)品組成
阻燃玻璃鱗片涂料是以出色耐火性的阻燃樹脂為成膜物質(zhì)，加以改性阻燃耐蝕顏填料、玻璃鱗片、專用助劑、有機溶劑及引發(fā)劑、促進劑等經(jīng)研磨后特殊分散加工而制成。
三、產(chǎn)品特點
1.阻燃性好、 耐腐蝕，抗?jié)B透；耐酸、耐堿、耐鹽及溶劑等腐蝕性介質(zhì)。
2. 耐高溫，耐熱沖擊；玻璃鱗片襯里使用其耐熱性比同類樹脂涂層可提高 20-40 ℃。
3.熱脹系數(shù)小，能適應高溫工作環(huán)境，且具備很好的抗熱沖擊性能；由于有相對與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片涂層能提成一種熱穩(wěn)定層，因此能防止襯里的裂解和剝落。
4.耐磨損性能好，含有玻璃鱗片的涂層比不含玻璃鱗片的環(huán)氧或聚酯樹脂層硬的多，因此有較高的抗磨損性能。
5.粘接強度高，與鋼板粘接強度≥2.0mpa，與混凝土粘接強度≥2.5mpa，因此玻璃鱗片膠泥涂層，不易產(chǎn)生龜裂，分層，脫層或剝離；附著力和沖擊強度好，從而保證了很好耐腐蝕性。
6. 固體含量高，耐溫性和耐化學品性優(yōu)于環(huán)氧樹脂類涂料。
7. 施工方便、操作簡單，質(zhì)量容易保證，缺陷部位易修補，涂層防護壽命長達8年以上。
8. 涂層常溫固化、干燥速度快、施工性能好，具有優(yōu)良的物理機械性能、電解性能。
四、施工要點
1.施工溫度宜在5-35℃之間，濕度不大于85%，待涂表面周圍溫度應高于3℃以上。
2.鋼材基層表面干法噴砂（拋丸)除銹sa2.5級以上。
3.除銹6小時內(nèi)，刷涂阻燃玻璃鱗片底涂料。
4.混凝土或水泥砂漿基層表面不應有起砂、起殼、裂縫、蜂窩麻面等現(xiàn)象；在深20mm的厚度層內(nèi),混凝土表面干燥(呈灰白色),含水率不應大于6%。
5.清除混凝土或水泥砂漿基層表面浮漿、油污、灰塵等。
6.施工順序：基層清理→ 刷涂本公司配套阻燃玻璃鱗片底涂1-2道→刮涂玻璃鱗片膠泥2-3道→或直接在固化后的玻璃鱗片底涂表面涂刷阻燃玻璃鱗片面涂1-2道。
7.下道工序在前一道固化后（一般間隔6-24h）在進行。
五、適用范圍
各種酸、堿、鹽化學反應管道襯里、煤氣罐、貯罐、貯槽、海洋石油平臺、船泊、電力；污水池、垃圾貯存池、滲濾液池、排水溝、混凝土表面構(gòu)筑物；煙氣脫硫系統(tǒng)中的脫硫、脫硝、脫白、除塵、煙囪、煙道及化工容器、設備等耐腐蝕的襯里。
六、 配合比例（重量比）：
甲（涂料）· 乙（促進劑）·丙（引發(fā)劑）= 100 :（1.5-2.0） :（1.5-2.0）
七、應用環(huán)境溫度
阻燃中溫乙烯基玻璃鱗片涂料耐溫 氣態(tài)：≤120℃ 液態(tài)：≤100℃
阻燃高溫乙烯基玻璃鱗片涂料耐溫 氣態(tài)：≤200℃ 液態(tài)：≤180℃
八、材料用量
薄漿型（kg/㎡遍/50-60um）0.3
厚漿型（kg/㎡遍/100-120um）0.6
九、外觀及顏色

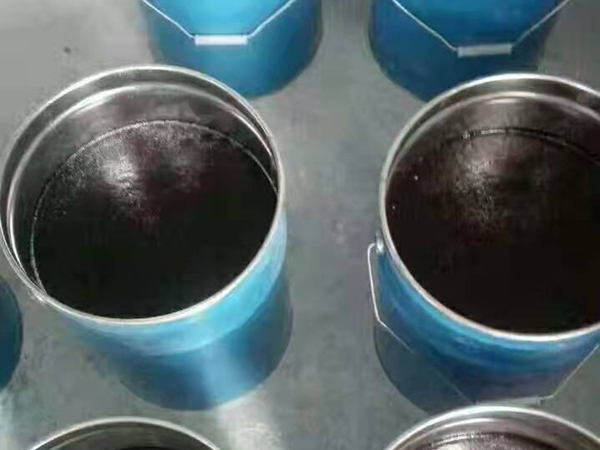

粘稠漿料糊壯物，鐵紅色、綠色、可定制色
十、產(chǎn)品包裝
阻燃玻璃鱗片涂料為鐵桶包裝，每桶25kg，促進劑20kg，固化劑20kg。
十一、注意事項
1.阻燃玻璃鱗片涂料應存放在干燥、通風、陰涼處，嚴禁雨淋、暴曬和接近火源。
2.促進劑與固化劑混合有爆炸危險，注意應將促進劑和固化劑分開存放，嚴禁將促進劑和固化劑直接混合。
3.阻燃玻璃鱗片涂料儲存期為夏季3個月，冬季6個月，超過儲存期的產(chǎn)品如不凝聚， 技術指標經(jīng)檢驗合格后可繼續(xù)使用。
